Chapa magnetica y chapa mumetal (ni)

Chapa magnética para transformadores y motores

Especializados en chapa magnética para la fabricación de transformadores y autotransformadores monofásicos/trifásicos, electroimanes, reactancias, motores, aerogeneradores…

Se presentan en diferentes formatos: E+E, E+I, U+I, clipsable, en bloque, en tiras “I”, o a medida según especificación del cliente (cortado a láser), en flejes para motores,etc.

Podemos suministrar en varias calidades/espesores, incluido en Grano Orientado, y dentro de éste ofrecemos la posibilidad de servirlo con tratamiento térmico (G.O.T.), que optimiza el comportamiento eléctrico.

Según necesidad del cliente podemos entregar el material soldable (para soldadura TIG) o no soldable (para  enchapado con máquina manual o automática).

Toda la chapa se entrega con certificado y cumple las normativas europeas (DIN 41 302).

Disponemos además de un gran número de matrices para laminado especial.

Monofásicos



Trifásicos



Medidas chapa monofásica y trifásica

Chapa cuadro calidades grano orientado, grano no orientado



Chapa nickel NI-ZN / mumetal

nucleos chapa nickel ni zn mumetal

Disponemos en stock  de chapa nickel (mumetal) troquelada en forma E, EE, ED, EI y bajo pedido en rollo y toroidales.

La aleación nickel se entrega semi procesada;  una vez se troquela, es importante realizar un tratamiento térmico para desarrollar sus propiedades magnéticas. Este tratamiento final reduce pérdidas y mejora la permeabilidad.

La chapa en nickel tiene una baja fuerza coercitiva. Comparándola con la capa magnética standard, la fuerza coercitiva de la calidad 50% Ni es 10 veces mas baja. Este  ratio puede ser incrementado 100 veces si utilizamos la calidad 80% Ni.

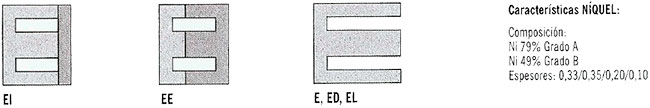

esquema caracteristicas chapa niquel

CARACTERISTICAS MAGNETICAS Clase A Clase B Clase C fleje G.O.
Y FISICAS 80% nickel 50% nickel 36% nickel aprox 50% ni
Perm. Inicial  @ 04 A/m 60000 5000 3000
Permeabilidad maxima 15000 45000 15000 100000
Saturacion Ferr (Tesla) 0,77 1,55 1,2 1,55
Fuerza coercitiva A/m de saturacion 1 10 15 10
Perdida Histeresis a 2Sat (J/m3 ciclo) 3,2 40 40 65
Resistividad (Microhm-m) 0,6 0,45 0,8 0,4
Densidad (gm/cm3) 8,8 8,3 8,1 8,25



Modelos mas standard en chapa nickel troquelada
